KeyeStudio 328 WiFi Plus
2025.04.08

YouTube でも紹介しています。画像をクリックすると再生できます。


今回は、KeyeStudio 328 WiFi Plus マイコンボードを使ってみました。
このUNO互換ボードは ATmega328 を搭載し、通信機能を補完するために ESP8266 を実装しています。
Keyestudio 328 WIFI PLUS
KS5013 Keyestudio 328 WIFI PLUS
1. Introduction — keyestudio WiKi documentation

Arduino UNO R4

Arduino UNO に通信機能を持たせたボードに R4 がありますが、ESP32S3のファームウェアの書き換えには詳しい知識が必要になります。



このボードには8つのDIPスイッチがあり、手動で物理的に配線を切り替えることができます。 これによりUSBシリアルの接続先を変更させて、ATmega328 と ESP8266 各々を単独でビルドすることができます。 また、スイッチ切替により、UNO側とESP8266側のシリアルポートを接続させることもできます。


Logo of the board as the positive direction, pin attributes from left to right.
CH-P0 → CH-PD ?


Taking Keyestudio LOGO as a reference, toggle the switch to the left(ON) and right(OFF).



Working Voltage USB/5V
DC/6-9V (Esp8266/3.3V;ATmega328P/5V)
Current Maximum output 3.3V/800mA、5V/800mA
Maximum Power 4W
ATmega328P
Digital I/O Pin 14pin (6 for PWM output)
Serial: D0(RX), D1(TX)
PWM: D3 D5 D6 D9 D10 D11
External:D2(Interrupt0) and D3(Interrupt1)
SPI:D10(SS), D11(MOSI), D12(MISO), D13(SCK)
IIC:A4(SDA), A5(SCL)
Analog Input Pin 8pin (A4,A5 as regular I2C)
DC of each I/O Pin 20mA
flash 32KB, 0.5KB used for bootloader)
SRAM 2KB(ATmega328P)
EEPROM 1KB(ATmega328P)
Clock Speed 16MHZ
Esp8266
Digital I/O Pin 9 on-board pins
PWM Digital I/O PWM: IO4, IO12, IO14, IO15
DC of each I/O Pin 20mA
flash 2Mb
SRAM 50kb
Clock Speed 26MHZ
Radio Frequency 2.4GHZ Receiver and Transmitter
Wifi ESP8266EX supports TCP/IP protocol and 802.11 b/g/n WLAN MAC protocol.
Supports Basic Service Set (BSS) STA and SoftAP operation under Distributed Control Function (DCF).
Enables optimization of active hours by minimizing host interaction for power management.

●ソースコード
それでは、提供されているサンプルコードを試してみましょう。

KS5013 Keyestudio 328 WIFI PLUS Main Control Board

●Arduino UNO Burn Test Program:
まずは、UNO側ATmega328プログラムのビルドおよびアップロードです。
DIPスイッチの上から5番目と6番目をオンにします。 ここのMCU表記がATmega328を指しています。 これでUSBシリアルにUNO側が接続されます。

ソースコードのビルドには、PlatformIOを使用しています。
Arduino開発環境構築 PlatformIO

328.ino
#include "MemoryFree.h"
#include <EEPROM.h>

/*     Schematic of toggle switch
  ▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁
  ▏  GND-GPIO0  |8|  ○  ●  ▏
  ▏  GND-GPIO0  |7|  ○  ●  ▏
  ▏   USB-ESP   |6|  ○  ●  ▏
  ▏   USB-ESP   |5|  ○  ●  ▏
  ▏   USB-MCU   |4|  ●  ○  ▏
  ▏   USB-MCU   |3|  ●  ○  ▏
  ▏   MCU-WIFI  |2|  ○  ●  ▏
  ▏   MCU-WIFI  |1|  ○  ●  ▏
  ▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔

  Test program: open the serial port and input a, b, and c in turn

*/
#define FIRST_PIN 0   // First pin
#define LAST_PIN 19   // Last pin
#define PIN_LED  13   // LED output

void PinTest1(byte pin)
{
  if(pin < 10) Serial.print("PIN:  ");
  else Serial.print("PIN: ");
  Serial.print(pin);
  pinMode(pin, OUTPUT);
  digitalWrite(pin, 0);
  Serial.print("    LOW: ");
  if(!digitalRead(pin)) Serial.print("OK  ");
  else Serial.print("FAIL");
  digitalWrite(pin, 1);
  Serial.print("  HIGH: ");
  if(digitalRead(pin)) Serial.print("OK  ");
  else Serial.print("FAIL");
  pinMode(pin, INPUT);
  Serial.print("  PULL UP: ");
  if(digitalRead(pin)) Serial.print("OK  ");
  else Serial.print("FAIL");
  digitalWrite(pin, 0);
}

void PinTest2(byte pin)
{
  Serial.print("     ");
  pinMode(pin, OUTPUT);
  digitalWrite(pin, 1);
  delay(5);
  if(!digitalRead(pin))Serial.println("SHORT");
  else Serial.println("OK");
  pinMode(pin, INPUT);
  digitalWrite(pin, 0);

}

void EEPROMTest() {

        }

void displayHelp() {
  Serial.println(F("\nArduino hardware test"));
  Serial.println(F("\ta = Blink test"));
  Serial.println(F("\tb = EEPROM test"));
  Serial.println(F("\tc = Pins test"));
  Serial.println(F("\t? = Help page"));
  Serial.println();
}

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }
  displayHelp();
}

void loop() {
  if (Serial.available() > 0) {
    switch (Serial.read()) {
      case 'a': // LED测试
        Serial.print(F("\nBlink test:"));
        Serial.print(F("\n\tStart blinking - please check the board led\n\t"));
        for(byte i = 1; i <= 5; i++) {
          digitalWrite(PIN_LED, HIGH);
          delay(500);
          Serial.print(".");
          digitalWrite(PIN_LED, LOW);
          delay(500);
          Serial.print(F("."));
        }
        Serial.print("\n\tStop blinking\n");
        Serial.println();
        displayHelp();
      break;
      case 'b':
        Serial.print(F("\nEEPROM test:\n"));
        Serial.print("\tSRAM free size: ");
        Serial.print(freeMemory());
        Serial.print(F(" bytes\n"));
        Serial.print("\tEEPROM size: ");
        Serial.print(EEPROM.length());
        Serial.print(F(" bytes\n"));
        Serial.println();
        displayHelp();
      break;
      case 'c': // 引脚短路测试
        Serial.print(F("\nTest of short circuit on GND or VCC and between pins:\n"));
        for(byte i = FIRST_PIN; i <= LAST_PIN; i++) {
          for(byte j = FIRST_PIN; j <= LAST_PIN; j++) {
            pinMode(j, INPUT);
            digitalWrite(j, 0);
          }
          Serial.print(F("\t"));
          PinTest1(i);
          for(byte j = FIRST_PIN; j <= LAST_PIN; j++) {
            pinMode(j, OUTPUT);
            digitalWrite(j, 0);
          }
          PinTest2(i);
        }
        for(byte j = FIRST_PIN; j <= LAST_PIN; j++) {
          pinMode(j, INPUT);
          digitalWrite(j, 0);
        }
        displayHelp();
      break;
      case '?':
        displayHelp();
      break;
      default:
        Serial.println();
      break;
    }
  }
}

ビルドしてアップロードします
$ pio init -b uno
$ pio run -t upload

続いてシリアルモニターを起動します
$ pio device list
/dev/ttyUSB0
------------
Hardware ID: USB VID:PID=1A86:7523 LOCATION=1-1.2
Description: USB Serial

/dev/ttyAMA0
------------
Hardware ID: 3f201000.serial
Description: ttyAMA0

$ pio device monitor -p /dev/ttyUSB0 -b 115200
Arduino hardware test
        a = Blink test
        b = EEPROM test
        c = Pins test
        ? = Help page
キーボードから'a'と打ち込むと13番ピンに接続されている赤色LEDが点滅します。

'b' を押すと
EEPROM test:
        SRAM free size: 1730 bytes
        EEPROM size: 1024 bytes
'c' を押すと
Test of short circuit on GND or VCC and between pins:
        PIN:  0    LOW: FAIL  HIGH: OK    PULL UP: OK       OK
        PIN:  1    LOW: OK    HIGH: OK    PULL UP: FAIL     OK
        PIN:  2    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN:  3    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN:  4    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN:  5    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN:  6    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN:  7    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN:  8    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN:  9    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 10    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 11    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 12    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 13    LOW: OK    HIGH: OK    PULL UP: FAIL     OK
        PIN: 14    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 15    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 16    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 17    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 18    LOW: OK    HIGH: OK    PULL UP: OK       OK
        PIN: 19    LOW: OK    HIGH: OK    PULL UP: OK       OK
●ESP8266 Burn Test Program:
つぎにESP8266側プログラムのビルドおよびアップロードです

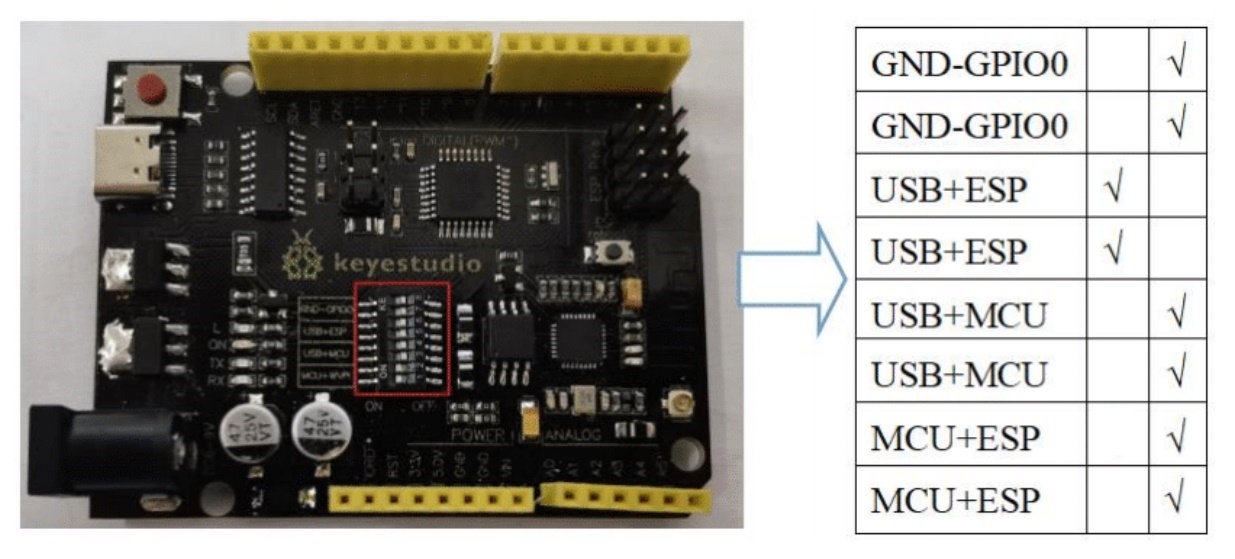

上4つのDIPピンをオンにします。
注意: esp8266 をプログラミングする前に、スイッチを GND-GPIO0 で切り替える必要があります。 プログラミング後にスイッチをオフにすると、通常の IO ポートとして使用することもできます。

esp8266.ino
このプログラムはWEBサーバとして起動し、WEBページからの入力情報をATmega328側のプログラムに渡しています。
サンプルコードを変更して、固定IP{192,168,11,64}、STAモードにしています。
#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266WebServer.h>
#include <ESP8266mDNS.h>

/*     Schematic of toggle switch
  ▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁
  ▏  GND-GPIO0  |8|  ●  ○  ▏
  ▏  GND-GPIO0  |7|  ●  ○  ▏
  ▏   USB-ESP   |6|  ●  ○  ▏
  ▏   USB-ESP   |5|  ●  ○  ▏
  ▏   USB-MCU   |4|  ○  ●  ▏
  ▏   USB-MCU   |3|  ○  ●  ▏
  ▏   MCU-WIFI  |2|  ○  ●  ▏
  ▏   MCU-WIFI  |1|  ○  ●  ▏
  ▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔▔
  Test description:
  After the wifi connection is successful, open the IP address of 8266 in any browser,
  Click the [ON] [OFF] switch of LED state to control the LED lights on the board.
*/

#define SECRET_SSID       "xxxxxxxxxxxx"
#define SECRET_PASS       "xxxxxxxxxxxxx"
const uint8_t PRIMARY_DNS[4] = {192,168,11,1};
const uint8_t GATEWAY[4]     = {192,168,11,1};
const uint8_t SUBNETMASK[4]  = {255,255,255,0};
const uint8_t LOCAL_IP[4]    = {192,168,11,64};

ESP8266WebServer server(80);
MDNSResponder mdns;

String webPage = "";

int led_pin = 14;

void setup(void){

  pinMode(led_pin, OUTPUT);
  digitalWrite(led_pin, LOW);

  // WEBPAGE DESCRIPTION
  webPage += "<h1>ESP8266 Web Server</h1>";
  webPage += "<p>Chip ID: ";
  webPage += ESP.getFlashChipId();
  webPage += "</p>";
  webPage += "<p>Core Version: ";
  webPage += ESP.getCoreVersion();
  webPage += "</p>";
  webPage += "<p>Chip Real Size: ";
  webPage += ESP.getFlashChipRealSize()/1024;
  webPage += " Kbit</p>";
  webPage += "<p>Chip Size: ";
  webPage += ESP.getFlashChipSize()/1024;
  webPage += " Kbit</p>";
  webPage += "<p>Chip Flash Speed: ";
  webPage += ESP.getFlashChipSpeed()/1000000;
  webPage += " MHz</p>";
  webPage += "<p>Chip Work Speed: ";
  webPage += ESP.getCpuFreqMHz();
  webPage += " MHz</p>";
  webPage += "<p>Chip Mode: ";
  webPage += ESP.getFlashChipMode();
  webPage += "</p>";
  webPage += "<p>LED state <a href=\"LedON\"><button>ON</button></a> <a href=\"LedOFF\"><button>OFF</button></a></p>";

	if (!WiFi.config(LOCAL_IP, GATEWAY, SUBNETMASK, PRIMARY_DNS)) while(1);

	// WiFi CONFIGURATION
	WiFi.mode(WIFI_STA);
	WiFi.begin(SECRET_SSID, SECRET_PASS); // Connect to WPA/WPA2 network

	while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
  }

  Serial.begin(115200);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }

  Serial.println("WIFI TEST");

  // MCU INFORMATION
  Serial.println("");
  Serial.println("ESP8266 board info:");
  Serial.print("\tChip ID: ");
  Serial.println(ESP.getFlashChipId());
  Serial.print("\tCore Version: ");
  Serial.println(ESP.getCoreVersion());
  Serial.print("\tChip Real Size: ");
  Serial.println(ESP.getFlashChipRealSize());
  Serial.print("\tChip Flash Size: ");
  Serial.println(ESP.getFlashChipSize());
  Serial.print("\tChip Flash Speed: ");
  Serial.println(ESP.getFlashChipSpeed());
  Serial.print("\tChip Speed: ");
  Serial.println(ESP.getCpuFreqMHz());
  Serial.print("\tChip Mode: ");
  Serial.println(ESP.getFlashChipMode());
  Serial.print("\tSketch Size: ");
  Serial.println(ESP.getSketchSize());
  Serial.print("\tSketch Free Space: ");
  Serial.println(ESP.getFreeSketchSpace());

  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(SECRET_SSID);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());

  if (mdns.begin("esp8266", WiFi.localIP())) {
    Serial.println("MDNS responder started");
  }

  server.on("/", [](){
    server.send(200, "text/html", webPage);
  });

  server.on("/LedON", [](){
    server.send(200, "text/html", webPage);
    digitalWrite(led_pin, HIGH);
    Serial.println("[ON]");
    delay(1000);
  });

  server.on("/LedOFF", [](){
    server.send(200, "text/html", webPage);
    digitalWrite(led_pin, LOW);
    Serial.println("[OFF]");
    delay(1000);
  });

  server.begin();
  Serial.println("HTTP server started");

}

void loop(void){
  server.handleClient();
}

$ pio init -b esp_wroom_02
$ pio run -t upload

テスト
プログラムを実行するには、Raspberry Pi から USBケーブルを外して、DIPスイッチを変更します。
再度、USBケーブルを Raspberry Pi に接続します。

WEBブラウザを起動して、ソースコード内で指定したローカルIPアドレスを打ち込みます。

WEBページのLED state欄の [ON]ボタンを押すとESP8266の14番ピンに割り振られているオンボードLEDが点灯します。


しかし、この状態ではソースコードに記述されているSerial出力は未接続状態になっています。

●TEST_UNO-ESP Remote Control
ESP8266側からのシリアル出力を受取れるようにUNO側プログラムを書き換えます。

TEST_UNO-ESP.ino
#include "MemoryFree.h"
#include <EEPROM.h>

#define PIN_LED 13
String inString;

void setup() {
  Serial.begin(115200);
  pinMode(PIN_LED, OUTPUT);
  digitalWrite(PIN_LED, LOW);
}

void loop() {
  serialEvent3();
}

void serialEvent3() {
  while (Serial.available()) {
    char inChar = Serial.read();
    Serial.write(inChar);
    inString += inChar;
    if (inChar == ']') {
      if (inString.indexOf("[ON]")>0) {
        digitalWrite(PIN_LED, HIGH);
      }
      else if (inString.indexOf("[OFF]")>0) {
        digitalWrite(PIN_LED, LOW);
      }
      else
      {
        Serial.println("Wrong command");
      }
      inString = "";
    }
  }
}

DIPスイッチを変更して、ソースコードをビルド、アップロードします。

$ pio run -t upload

DIPスイッチを変更して、UNOとESPをシリアル接続します。

ESP8266は3.3V、UNO側は5V系なので、シリアル接続の回路上でレベル変換が行われているはずです。


先程のWEBページのLED state [ON]ボタンを押すと、ESP側とUNO側両方のLEDがともに点灯します。


$ pio device monitor -p /dev/ttyUSB0 -b 115200

また、シリアルモニターにはUNOを介してESP8266側からシリアル出力された情報が表示されます。


サンプルプログラムではESP8266をWEBサーバーとして利用していましたが、TELNETやUDP通信用プログラムを書き込んで遠隔操作するのも面白いかもしれません。

【その他】
ESP WROOM02(ESP8266)のアナログ入力(TOUT)の使い方
 Raspberry Pi(ラズベリー パイ)は、ARMプロセッサを搭載したシングルボードコンピュータ。イギリスのラズベリーパイ財団によって開発されている。
2019.12.13 モバイルバッテリーによる瞬間停電対策
2020.01.01 1280x800 HDMI MONITOR
2020.01.12 micro:bitをコマンドラインで使う
2020.02.04 サーマルプリンタを使う
2020.04.10 電卓を制御して数字を表示する
2020.08.03 Seeeduino XIAO
2020.08.09 LGT8F328P - Arduino clone
2020.09.18 電流計測モジュール INA219
2021.02.16 癒しの電子回路
2021.03.06 疑似コンソール
2021.08.08 電子ペーパー
2021.09.04 AVRマイコン・ATTiny85
2021.09.25 pH測定
2021.11.13 NTP時刻取得と活用
2021.11.27 GPS情報取得
2021.12.11 GR-KURUMI
2021.12.25 ATMEGA328P 3.3V/8MHz
2022.01.11 AS-289R2 プリンタシールド
2022.01.25 TM1637 & ATtiny85
2022.02.22 Raspberry Pi Zero 小道具
2022.03.01 ATTinyCore
2022.03.18 Adafruit QT Py + XIAO Expansion board
2022.07.31 サーマルプリンター番外編:通信筒
2023.01.01 FTP Server & SPI Flash SD
2023.02.01 LPC810(ARM Cortex-M0+)
2023.02.15 IchigoJam互換機
2023.03.01 Telnet
2023.04.26 USBメモリをUART接続で利用する
2023.05.14 焦電型赤外線モーションセンサー
2023.07.01 文字化けしないキーボード
2023.08.01 Bluetoothサーマルプリンター
2023.08.12 LattePanda 2G/32GB
2023.09.04 SI-3012KS
2023.12.01 疑似コンソール(C言語編)
2023.12.16 昭和レトロ・温度湿度時刻計
2023.12.25 二酸化炭素濃度監視
2024.01.23 なんちゃってmicro:bit
2024.02.07 オリジナル micro:bit
2024.02.23 ESP32 OTA
2024.03.08 TELNETサーマルプリンター
2024.05.08 ESP32 PROGRAM SELECTOR
2024.05.23 統合開発環境とQwiic
2025.01.24 赤外線リモコン
2025.03.25 QRCode SCANNER
2025.04.08 Keyestudio 328 WiFi Plus


Arduinoで学ぶ組込みシステム入門(第2版)
●Arduinoを使って組込みシステム開発を理解する
・ハードウェアやソフトウェアなどの基礎知識/ ・設計から実装までを系統的に説明するモデルベース開発/ ・Arduinoを用いた実際の開発例

最新 使える! MATLAB 第3版
◆◆すぐに「使える!」 全ページフルカラー!◆◆
・MATLAB R2022bに対応し、解説もより詳しく!/ ・コマンド・スクリプトの例が豊富で、動かして学べる!/ ・超基本から解説。これから使いはじめる人にぴったり!/ ・全編フルカラー、スクリーンショットも豊富!

Amazon Web Services基礎からのネットワーク&サーバー構築改訂4版
1.システム構築をインフラから始めるには/ 2.ネットワークを構築する/ 3.サーバーを構築する/ 4.Webサーバーソフトをインストールする/ 5.HTTPの動きを確認する/ 6.プライベートサブネットを構築する/ 7.NATを構築する/ 8.DBを用いたブログシステムの構築/ 9.TCP/IPによる通信の仕組みを理解する

C言語は第二の母国語: 独学学生時代から企業内IT職人時代に培った、独立のための技術とノウハウ 平田豊著
学生時代から独学でプログラミングをはじめ、企業内でデバイスドライバを開発し、そして独立後もたくさんのアプリケーション開発や技術書制作に携わってきた著者。その筆者が大事に使い続ける「C言語」の“昔と今”について、気づいたことや役立つ知識、使ってきたツールなどについて、これまで記してきたことを整理してまとめました。 本書では、現役プログラマーだけでなく、これからプログラミングを学ぶ学生などにも有益な情報やノウハウを、筆者の経験を元に紹介しています。

1冊ですべて身につくJavaScript入門講座
・最初の一歩が踏み出せる! 初心者に寄り添うやさしい解説 ・最新の技術が身につく! 今のJavaScriptの書き方・使い方 ・絶対に知っておきたい! アニメーションとイベントの知識 ・プログラミングの基本から実装方法まですべて学べる

図解! Git & GitHubのツボとコツがゼッタイにわかる本
ソフトウェア開発では欠かすことのできないGit、GitHub。 これからGit、GitHubを使いたいという入門者の方でも、実際に手を動かしながら使い方を学べます。

C自作の鉄則!2023 (日経BPパソコンベストムック)
メーカー製のパソコンはスペックが中途半端で、自分が本当に欲しい機種がない――。そう思っている人には、ぜひ自作パソコンをお薦めします。自作パソコンのパーツは進化が速く、しかも驚くほど種類が豊富。価格も性能も、幅広く用意されているため、満足度100%の“自分だけの1台”を手に入れることができます。

Interface 2023年6月号
特集:第1部 フィルタ設計 基礎の基礎/ 第2部 係数アプリや波形観測アプリで合点!FIR&IIRフィルタ作り/ 第3部 配布プリント基板で体験!マイコンで動くフィルタ作り

日経Linux 2023年5月号
【特集 1】 AI時代の最強フリーソフト ~ 25のやりたいを実現! 【特集 2】 AWS、Azureのうまみを無料で体感!面倒なことはクラウドに任せよう 【特集 3】 新しいRaspberry Pi Cameraで遊んでみよう 【特集 4】 Linuxで旧型PCを復活! 1kg切るモバイルPCを「ChromeOS Flex」でChromebook化

ラズパイマガジン2022年秋号
特集:5大人気ボード 電子工作超入門
「半導体不足で在庫が不足し、電子工作のボードがなかなか買えない…」。そんな今にふさわしい特集を企画しました。5種の人気ボードにすべて対応した電子工作の入門特集です。「GPIO」や「I2C」を使った電子パーツの制御方法は、どのボードでも同じです。手に入れられたボードを使って、今こそ電子工作を始めましょう。

地方で稼ぐ! ITエンジニアのすすめ
学歴、理系の知識、専門スキル……全部なくてもITエンジニアになれる! 地方でも高収入でやりがいをもって働ける!ITエンジニアの魅力を一挙大公開

Raspberry Piのはじめ方2022
本書は、ラズパイやPicoの買い方やインストール、初期設定といった基本から、サーバー、電子工作、IoT、AIといったラズパイならではの活用方法まで、1冊でお届けします。 ラズパイをこれから始める方向けに、全36ページの入門マンガ「女子高生とラズベリーパイ」も巻末に掲載。これを読むだけでラズパイがどんなものなのか、すぐに分かって触れるようになります。

ハッカーの学校 IoTハッキングの教科書
生活にとけこみ、家電機器を便利にするIoT技術。 Webカメラなど、便利の裏側に潜むセキュリティの危険性をハッキングで検証。 専門家がパケットキャプチャからハードウェアハッキングまで、その攻撃と防御を徹底解説。 本書は2018年7月に刊行された「ハッカーの学校IoTハッキングの教科書」に一部修正を加えた第2版です。

攻撃手法を学んで防御せよ! 押さえておくべきIoTハッキング
本書は、経済産業省から2021年4月にリリースされた、IoTセキュリティを対象とした『機器のサイバーセキュリティ確保のためのセキュリティ検証の手引き』の『別冊2 機器メーカに向けた脅威分析及びセキュリティ検証の解説書』をもとに、IoT機器の開発者や品質保証の担当者が、攻撃者の視点に立ってセキュリティ検証を実践するための手法を、事例とともに詳細に解説しました。

ポチらせる文章術
販売サイト・ネット広告・メルマガ・ブログ・ホームページ・SNS… 全WEB媒体で効果バツグン! カリスマコピーライターが教える「見てもらう」「買ってもらう」「共感してもらう」すべてに効くネット文章術

プログラマーは世界をどう見ているのか 西村博之著
イーロン・マスク(テスラ)、ジェフ・べゾス(Amazon)、ラリー・ペイジ(Google)…etc. 世界のトップはなぜプログラマーなのか?

ニーア オートマタ PLAY ARTS改 <ヨルハ 二号 B型 DX版> PVC製 塗装済み可動フィギュア
「NieR:Automata」より、ヨルハ二号B型こと2BがPLAY ARTS改に新たに登場! 高級感の感じられるコスチュームや髪の質感、洗練されたボディバランス、細かなデティールに至るまでこだわり抜かれた逸品。 DX版には通常版のラインナップに加え2Bの随行支援ユニット ポッド042などをはじめ“純白の美しい太刀"白の約定やエフェクトパーツ、自爆モードを再現できる換装用ボディパーツ、シーンに合わせて変えられる顔パーツ2種も付属する豪華な仕様に。 作中のあらゆるシーンを再現することが可能なファン必見の一品となっている。

Newtonライト2.0 ベイズ統計
ベイズ統計は,結果から原因を推定する統計学です。AIや医療などの幅広い分野で応用されています。その基礎となるのは18世紀に考えだされた「ベイズの定理」です。 この本では,ベイズ統計学のきほんをやさしく紹介していきます。

白光(HAKKO) ダイヤル式温度制御はんだ吸取器 ハンディタイプ FR301-81


無水エタノールP 500mlx2個パック(掃除)


ケイバ(KEIBA) マイクロニッパー MN-A04


サンハヤト SAD-101 ニューブレッドボード


白光(HAKKO) HEXSOL 巻はんだ 精密プリント基板用 150g FS402-02


[Amazon限定ブランド]【指定第2類医薬品】PHARMA CHOICE 解熱鎮痛薬 解熱鎮痛錠IP 100錠


Copyright © 2011-2024 Sarako Tsukiyono All rights reserved®.
