Small World 4MH711 / NJM2073
2025.05.23
YouTube でも紹介しています。画像をクリックすると再生できます。
Small World 4MH711 は1990年半ば、リズム時計工業株式会社から発売されていたカラクリ時計です。
このカラクリ時計は正時毎に人形が動き、音楽が流れます。
前回の記事ではからくり時計から制御基板を取り外し、基板上のメロディLSI YAMAHA YMU251-D を使って内蔵されている収録曲を再生してみました。
今回再利用するのは、制御基板上のオーディオアンプ JRC NJM2073 です。
NJM2073は2回路入り電力増幅用半導体集積回路です。動作電源電圧範囲が広く、小型音響機器等のステレオ電力増幅器として最適です。
このオーディオ・アンプを使用してMP3オーディオプレイヤーを作成します。
まずは制御基板が外されたからくり時計からさらに直径75mm、8Ω0.5Wのスピーカーとコントロールパネル、電池ボックスを取り外します。
オーディオアンプ関連の端子は赤枠の4つです。
電源コネクタは単純に電池ボックスからのケーブルが接続されていました。
スピーカー端子もスピーカーから直接接続されていました。
音量調節は時計背面のコントロールパネルからの線が繋がれていました。
A0,VSSは音源LSIのA0,VSSピンがはんだ付けされていた箇所です。

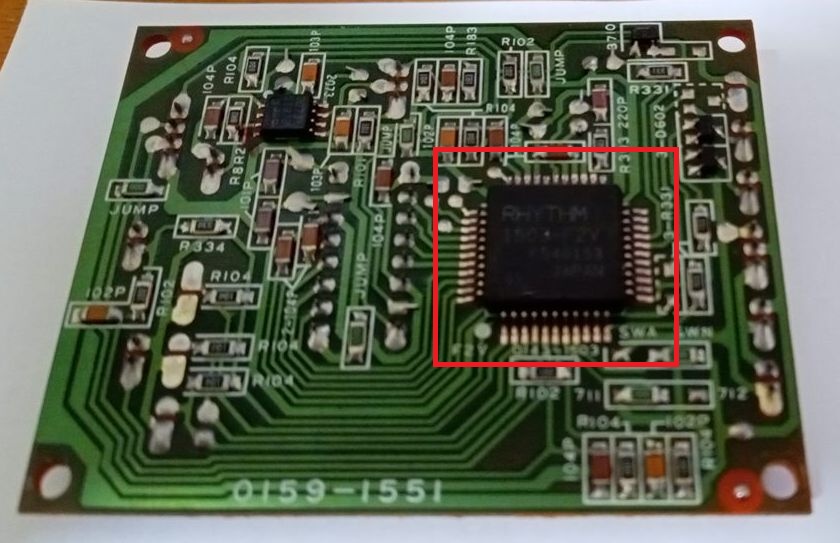

赤枠のリズム時計工業株式会社製のLSI RHTRGN 1503-F2V はクオーツからの正時信号を受け取り人形とメロディーの動作を制御しています。
また、コントロールパネルにある動作ON/OFFスイッチの切り替えにより人形とメロディーが鳴らないようにしています。
この挙動に影響を与えるチップは基板から取り除いてしまいます。
はんだ付けされている部分にペースト状のフラックスを塗り、さらにペースト状の低温融解ハンダ(融点138℃)を盛り付けて
はんだゴテで過熱して既存のハンダと馴染ませた後に、白光のハンダ吸引器で吸い取りました。

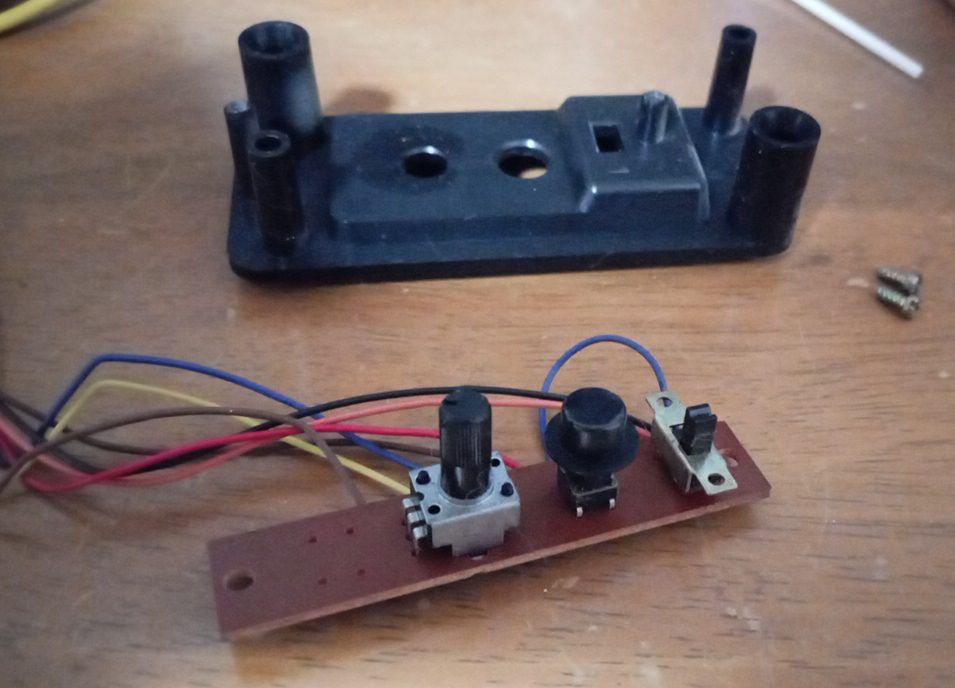

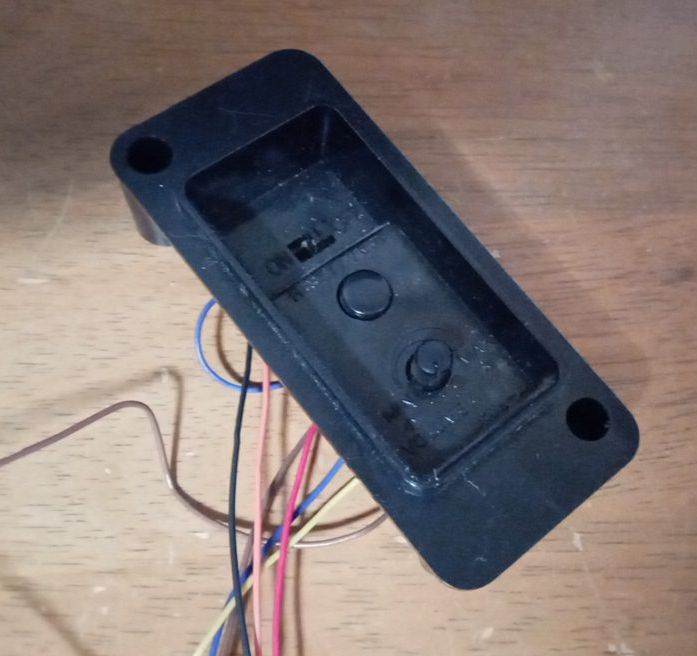

からくり時計背面に付いていたコントロールパネルです。
ここに音量調整つまみが付いています。
裏側の配線をみると、音量調整部分は独立していることがわかります。
ネジを外して基板からボリューム部分のはんだを取り除き線を外します
リング留め可能な小型ボリュームに交換し、コントロールパネルを経由せずに、直接制御基板のコネクタに挿せるようにしました。
手持ちのボリュームは50KΩと可変抵抗が大きいのですが、NJM2073は44dbで、GAINは100倍以上になるので問題なさそうです。
このからくり時計に使われている音源LSI YAMAHA YMU251-Dはモノラル音源で、
NJM2073の制御基板の配線をみると、1:OUTPUT A、2:V+、4:GND、7:A+INPUT、8:A-INPUT が使われています。
NJM2073はBTL動作とステレオ動作に対応していますが、ステレオ動作の片側を使っているようです
要点は、オーディオアンプNJM2073のV+ピンを電源の3.3Vに、GNDピンと、ボリューム端子のGND側を電源のGNDに接続させます。
NJM2073のV+とGNDピンからの配線はチップの底に隠れてしまいよくわからないのでピンから直接配線します。
NJM2073のV+を電源から伸びている3.3Vラインに接続します。

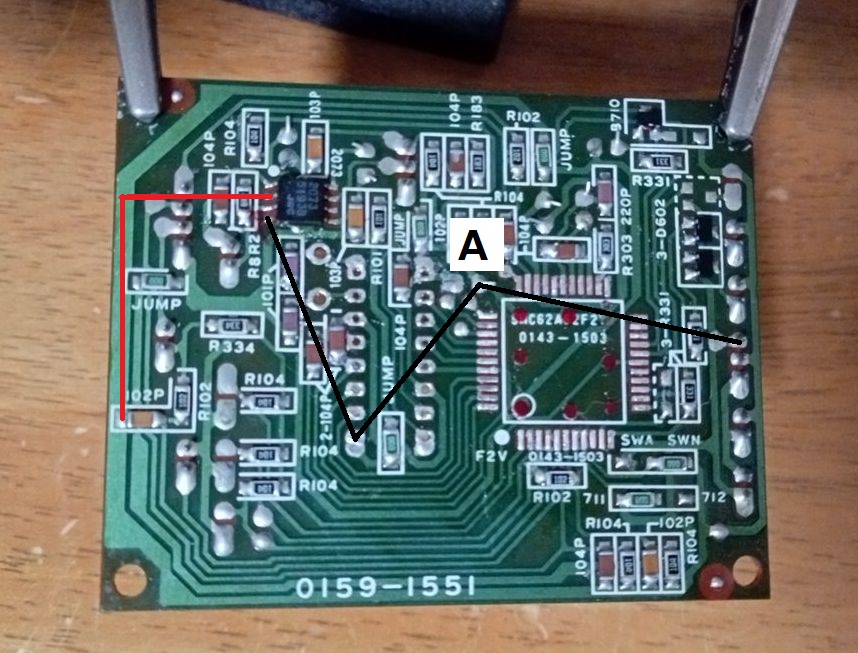

ボリュームのGNDはAの地点まで伸びているので、YMU251Dが取り付けてあったVSSをAに結び付け、NJM2073のGNDとともに電源のGNDに接続しています。
また、YMU251DのA0とVSSの穴には標準ピンヘッダーをはんだ付けしています。
NJM2073部分のはんだ付けが外れないようにボンドを塗っています

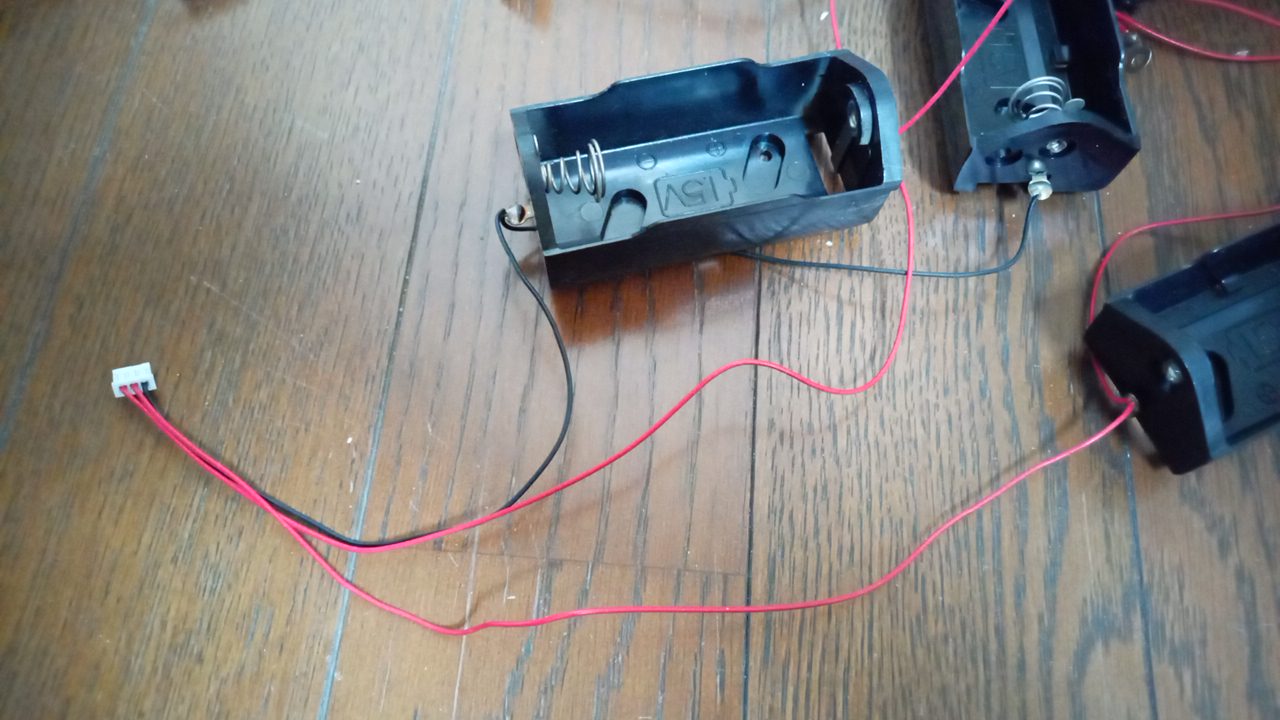

電池ボックスに繋がっている3ピン・ケーブルを取り外して利用します
1.5V線は不要なので取り除き、以前DIASOで購入した電飾用スイッチ付き電池ボックスにはんだ付けしました

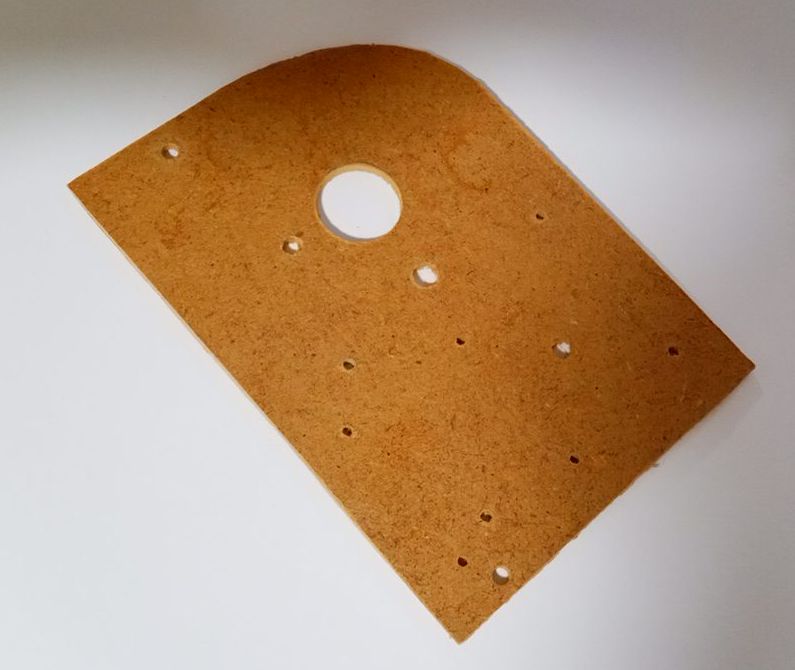

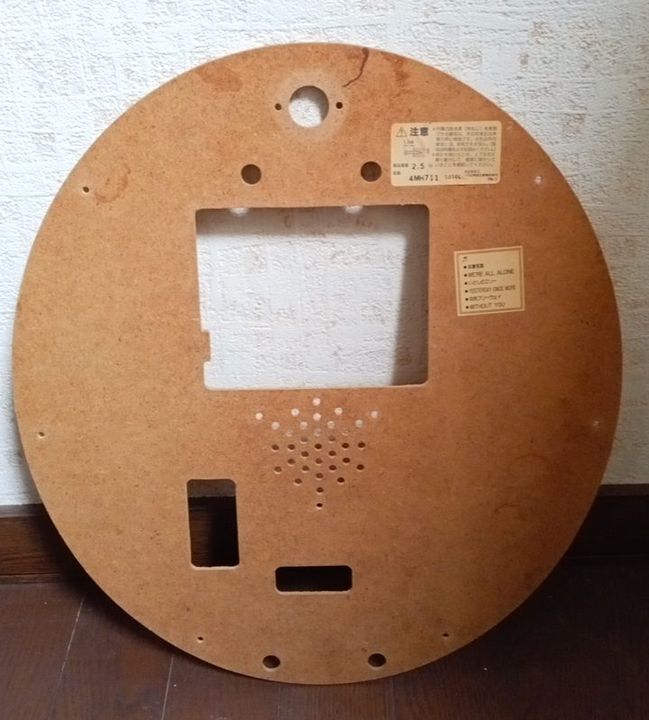

次にカラクリ時計背面に取り付けられていたボードをクラフトボードとして利用します
はがきサイズにカットして、スピーカーや基板を固定するための穴を開けています。丸い穴はホールソーを使うと簡単に開けることができます。

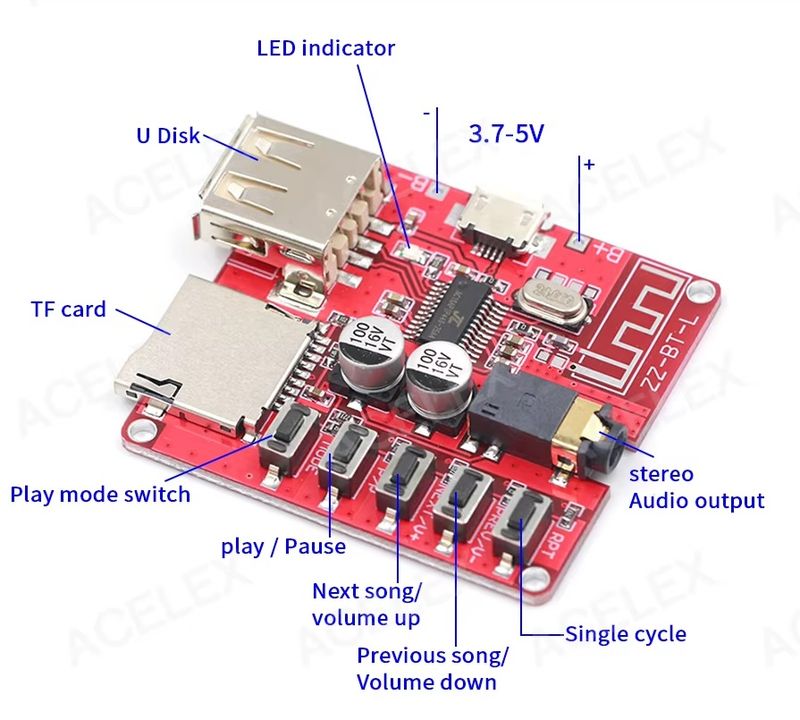

●Bluetooth Decoder Board

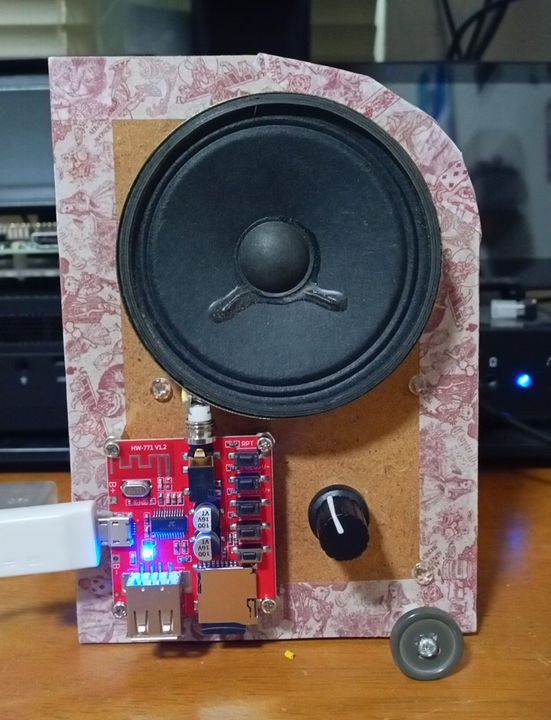

市販のMP3プレイヤーモジュールを取り付けます
This product supports Bluetooth 4.1.
Supports automatic connection back function,
supports WAV+APE=FLAC+MP3 lossless decoding, stereo output,
comes with TF card download,
support Hold U disk, TF card play.
1.Mode control
When there is no U or TF card inserted in the decoder board, the default is Bluetooth mode when power on;
When the deocder board is plugged into a U sidk or TF card, the power-on default is in music mode;
Mode switch through MODE key.
2.Music mode
Insert the U disk or TF card to play the stored audio files.
3.Bluetooth mode
The mode inserts the English "The bluetooth device is ready to pair".
Description enter the Bluetooth mode and wait for pairing;
mobile phone Bluetooth searched "ZZ-BT" is the device name of the decoder board,
click connect, the decoder board Say "The bluetooth device is connected successfully",
say if the decoder baord is successfully connected to the mobile phone, you can play music.
Precautions
1.If U disk is playing, it is recommended to use USB 5V power supply (3.7V is not recommended Lithium battery power supply),
because the early U sidk does not support 3.7V goltage.
2.U disk or TF card, the decoder board only supports FAT16/FAT32 file system, Does not support NTFS.
英文の要点は下記の通りです。
・電源はmicroUSB端子から5V入力します。※USB TYPE-Aに電源を挿さないでください
・microSDカードまたはUSBメモリスティックが挿さっていると自動的に音源として選択されます
NTFSフォーマットには対応していません。FAT16/FAT32のいずれかです
・microSDカード、USBメモリスティックが挿さっていないとBluetoothモードになります
スマホでBluetoothデバイス検索すると「HW-BT」と表示されます
・音源は「Play mode switch」で変更できます

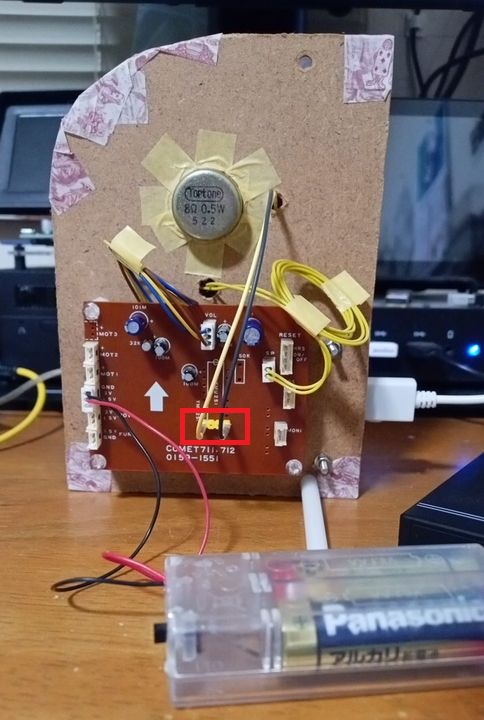

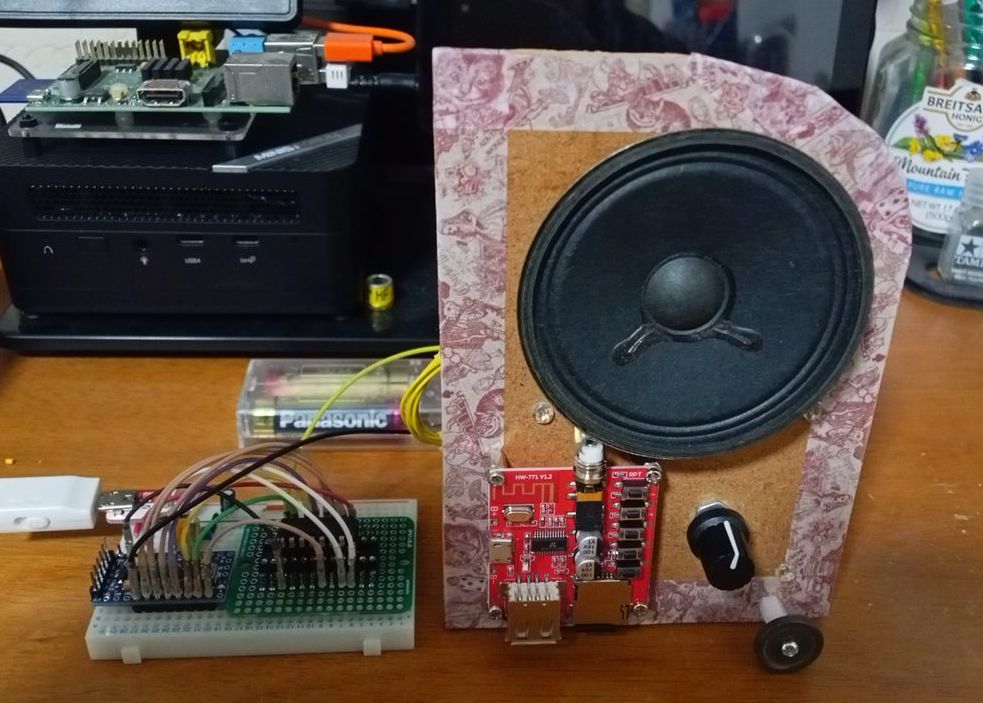

裏側に制御基板を取り付けています。赤枠の外部音源入力部分はピンヘッダーになっていて、MP3プレイヤーモジュールからの出力を繋げています。
YouTube連携動画で音を出しているので興味のある方はそちらをご覧ください。
前回の記事でモジュール化した「YAMAHA YMU251-D」からの出力を外部音源入力端子に繋げています。
当然ですが、からくり時計から流れるメロディーがそのままの音質で再生されます。
※YouTube連携動画で音を出しているのでそちらをご覧ください。

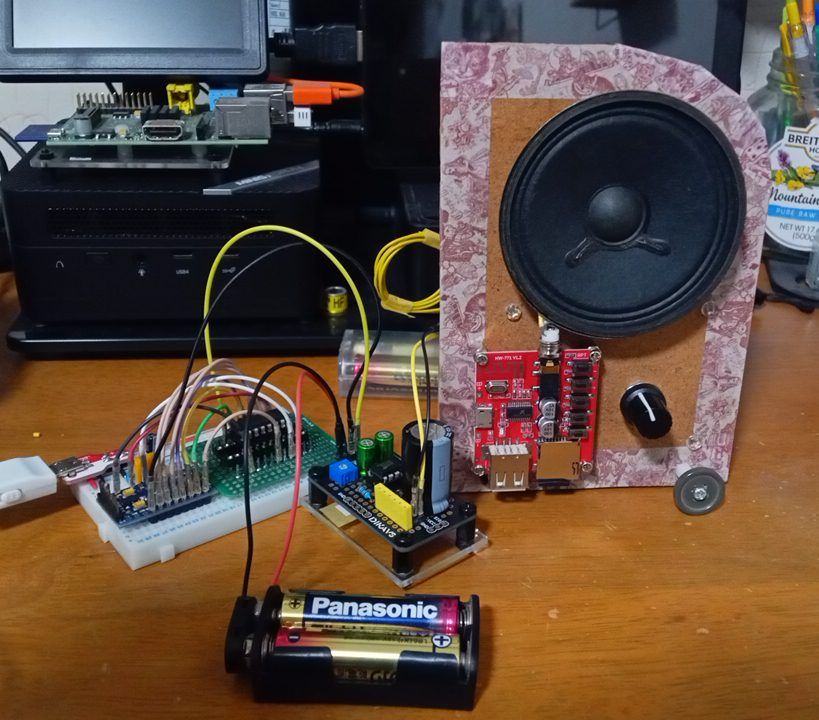

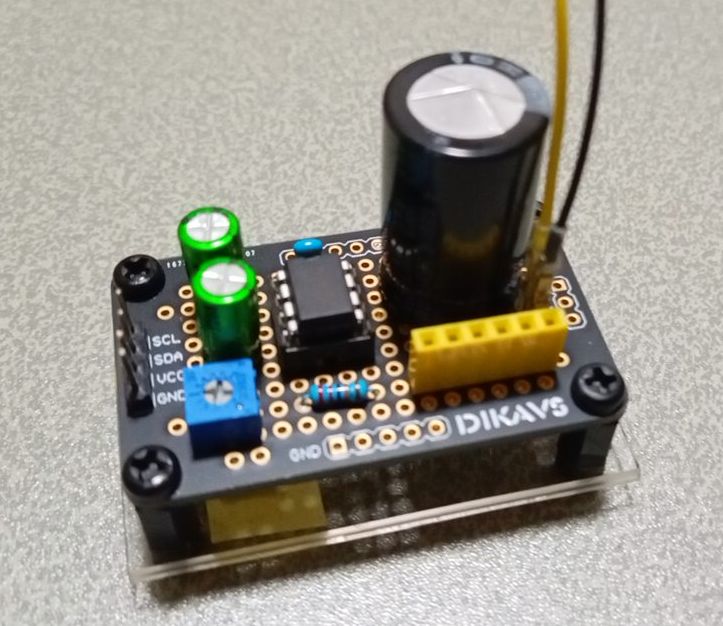

次に音質の比較に、オーディオアンプHT82V739をスピーカーに繋いでみました。
HT82V739は、低電圧で1200mWの出力が得られるBTL方式のオーディオパワーアンプICです。
少ない外付け部品でアンプを構成できます
全然音が違います
※YouTube連携動画で音を出しているのでそちらをご覧ください。
|
